CD13C01
收藏此信息 收藏此信息
打印此页 打印此页
联系电话 0577-62760255
传真 0577-62790455
邮箱 chrx@chrx.cn  5997982@qq.com
马上留言

+85℃，2000小时 Load life of 2000 hours at +85℃


■ 主要技术性能  Specifications

项目Item
特性Characteristics
使用温度范围
Operating temperature range(℃)
－25～+105
额定电压范围Rated voltage range(V)
160～450
标称电容量范围
Nominal capacitance range(μF)
270～39000
标称电容量允许偏差
Capacitance tolerance(%)
±20（20℃,120Hz）
漏电流Leakage current
I≤0.01CRUR (μA) 或or 5mA（取较小值Whichever is smaller）
损耗角正切值Dissipation factor(tgδ)
 UR (V)
160～250
350～450
tg δ(max.)
0.25
0.20
(20℃,120Hz)
耐久性Load life（+85℃）
时间 time
2000小时2000 hours
容量变化率Capacitance change
±15%初始测量值以内Within±15% of the initial value
漏电流Leakage current
≤初始规定值Not more than the Initial specified value
损耗角正切值Dissipation factor
≤175%初始规定值Not more than 175% of the Initial specified value
高温贮存Shelf life（+85℃）
时间 time
500小时500 hours
容量变化率Capacitance change
±15%初始测量值以内Within±15% of the initial value
漏电流Leakage current
≤初始规定值Not more than the Initial specified value
损耗角正切值Dissipation factor
≤175%初始规定值Not more than 175% of the Initial specified value
试验后：施加标称电压30分钟，于24至48小时之间测试。
After test: UR to be applied for 30 minutes, 24 to 48 hours before measurement.

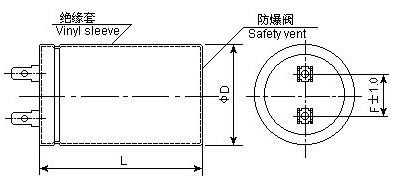

■ 外形尺寸表  Case size table



  (mm)

D+2.0
25
35
L+3.0
60,70,80
60,70,80,100
F±1.0
10
14


■ 纹波电流修正系数Ripple current correction coefficient

温度Temperature（℃）
40
60
70
85
频率Frequency（Hz）
50/60
120
300
1K
≥10K
修正系数Correction coefficient
1.0
0.75
0.62
0.37
修正系数Correction coefficient
0.7
1.0
1.1
1.3
1.4


■ 标称电容量、额定电压、额定纹波电流与外形尺寸对应表
   Nominal capacitance, rated voltage, rated ripple current and case size table

UR(V)
160（2C）
200（2D）
250（2E）
350（2V）
400（2G）
450（2W）
CR(μF)
φD×L(mm)
I～(A)*
φD×L(mm)
I～(A)
φD×L(mm)
I～(A)
φD×L(mm)
I～(A)
φD×L(mm)
I～(A)
φD×L(mm)
I～(A)
270
(271)










φ36×53
3.7
330
(331)








φ36×53
4.1
φ36×83
4.9
390
(391)






φ36×53
4.5
φ36×83
5.3
φ36×83
5.3
470
(471)






φ36×83
5.8
φ36×83
5.8
φ36×83
5.6
560
(561)






φ36×83
6.4
φ36×83
6.4
φ36×100
6.9
680
(681)






φ36×83
7.0
φ36×100
7.6
φ36×100
7.6
820
(821)






φ36×100
8.3
φ36×100
8.3
φ51×75
8.6
1000
(102)






φ51×75
9.2
φ51×75
9.4
φ51×75
9.4
1200
(122)






φ51×75
10.3
φ51×75
10.3
φ51×96
11.4
1500
(152)




φ36×100
8.7
φ51×96
11.5
φ51×96
12.7
φ51×115
13.7
1800
(182)




φ36×100
9.5
φ51×96
13.9
φ51×96
13.9
φ51×130
15.8
2200
(222)


φ36×100
10.6
φ51×75
10.8
φ51×130
15.4
φ51×115
17.4
φ64×96
17.0
2700
(272)


φ36×121
12.7
φ51×75
12.0
φ51×130
19.3
φ51×130
18.8
φ64×115
20.2
3300
(332)
φ36×121
14.0
φ51×75
13.3
φ51×96
14.6
φ64×115
21.4
φ64×115
22.2
φ64×130
23.4
3900
(392)
φ51×75
14.4
φ51×75
14.4
φ51×115
17.0
φ64×130
24.2
φ64×130
25.4
φ77×115
25.6
4700
(472)
φ51×75
15.8
φ51×96
17.4
φ64×96
19.2
φ65×120
27.9
φ64×130
28.2
φ77×130
29.4
5600
(562)
φ51×96
19.0
φ51×115
20.4
φ64×96
21.0
φ77×115
30.7
φ77×130
32.2
φ77×155
34.6
6800
(682)
φ51×96
21.0
φ51×130
23.7
φ64×115
24.7
φ77×155
35.4
φ77×155
38.0
φ90×157
40.5
8200
(822)
φ51×115
24.7
φ64×96
25.4
φ64×115
27.1
φ77×155
41.7
φ90×157
44.4
φ90×157
44.6
10000
(103)
φ64×96
28.0
φ64×96
28.0
φ64×130
31.5
φ90×157
49.0
φ90×157
49.4
φ90×196
53.9
12000
(123)
φ64×96
30.6
φ77×96
32.6
φ77×115
34.8
φ90×157
54.1
φ90×196
59.1
φ90×236
63.8
15000
(150)
φ64×130
38.6
φ77×96
39.0
φ77×130
40.8
φ90×196
66.2
φ90×236
71.1


18000
(183)
φ64×130
42.2
φ77×130
44.6
φ77×155
47.8
φ90×236
77.9




22000
(223)
φ77×130
49.4
φ77×155
53.0
φ90×157
56.5






27000
(273)
φ77×130
54.7
φ90×131
58.2








33000
(333)
φ90×131
64.2
φ90×157
69.0








39000
(393)
φ90×157
75.3












*最大纹波电流Max ripple current ( 40℃,120Hz)
