CD60C01
收藏此信息 收藏此信息
打印此页 打印此页
联系电话 0577-62780255  13616827466
传真 0577-62790455
邮箱 chrx@chrx.cn  yqrx@hotmail.com
马上留言


CD60C型电容器采用金属外壳,电缆线引出方式,PVC 绝缘热塑套管绝缘、颜色有兰色、灰色、黑色、棕色等不同颜色可供选择,并可根据用户的特殊需求,设计和制造相应的产品。电缆线引出通常长度为 200-250mm。

CD60C TYPE ALUMINUM ELECTROLYTIC CAPACITOR SEALED IN ALUMINIUM CASE,   CABLE FOR CONNECTIONS, DIFFERENT COLOURS OF PVC SLEEVE INSULATED  FOR BUYER SELECTING.THE PRODUCTION CAN BE DESIGNED AND MADE  ACCORDING TO OUR CUSTOMER’S SPECIAL DESIRES. THE CABLE LENGTH IS FROM 200 mm TO 250mm.

主要技术性能General Specifications:

使用温度范围(Operating Temperature )
-40~+65℃
额定电压范围(Voltage Range )
110~330VAC
标称电容量范围(Capacitance Range)
21~1536µF
电容量允许偏差(Capacitance Tolerance
0~+20%
损耗角正切值(Dissipation Factor)tgδ
tgδ≤ 0.10   tgδ≤0.15(20℃,100Hz)
耐久性(Load Life)
+55℃,110~165VAC,1秒通,59秒断,30000次;
+55℃,220~330VAC,1秒通,59秒断,15000次;
电容量变化率:Within  ±15%初始测量值以内;
损耗角正切值:≤0.20
+55℃,110~165VAC,1 second on,59 seconds off,After 30000 starts;
+55℃,220~330VAC,1 second on,59 seconds off,After 15000 starts;
Capacitance vibration rate:Within  ±15% from the initial test data;
Dissipation Factor:≤0.20
引出端间耐电压(VAC)
Surger Voltage Between Lugs(VAC)
施加1.2倍工作电压  2秒钟 无击穿  无爆炸
Applying 1.2 times Rated Voltage for 2 seconds.non-broken down. non-Explosion
引出端与外壳间耐电压(VAC)
Surger Voltage Between Lug and Case(VAC)
2000VAC  10秒  无击穿  无爆炸
2000VAC  10seconds non-broken down. non-Explosion

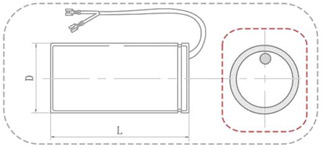

外形图及尺寸Overall and Installation dimension


标称电容量、额定电压与壳号对照表NOMINAL CAPACITANCE RATED VOLTAGE AND CASE SIZE TABLE



UR(VAC)
CASE(#)
CR(µF)
110VAC
125VAC
165VAC
250VAC

 275VAC

330VAC

50µF

34×51

34×60

34×60

34×80

34×80

42×80

75µF

34×60

34×60

34×60

34×80

34×80

42×80

100µF

34×80

34×80

34×80

42×80

42×80

42×80

150µF

34×80

34×80

34×80

42×80

50×100

50×100

200µF

34×80

34×80

34×80

42×80

50×100

50×100

250µF

34×80

34×80

42×80

42×80

50×100

50×100

300µF

42×80

42×80

45×100

45×100

50×100

50×100

400µF

45×100

45×100

50×100

50×100

50×100

50×120

500µF

45×100

45×100

50×100

50×100

50×100

50×120

600µF

45×100

45×100

50×100

50×100

50×120



50×120

800µF

50×100

50×100

50×100

50×100

50×120



1000µF

50×100

50×100

60×100







1200µF

55×100

50×100

60×120







1400µF

60×100

60×120

65×120







1600µF

65×120

60×100
